SLS 裝配式支吊架

免焊接及裝配式安裝

SLS 裝配式支吊架簡介

SLS裝配式支吊架是由工廠直接生產出定型冷彎槽鋼以及各種預制連接構件，然后交由工地現場進行組裝，以重力作用為主要荷載，與建筑結構牢固連接而成的支吊架系統。相比傳統支架具有”安全環保”、”節能減排”、”經濟高效”等優勢。

SLS 裝配式支吊架產品手冊

代替?zhèn)鹘y(tǒng)角鋼角鐵的裝配式支吊架系統

PDF 7.49MB

零件系列
■ 簡單，緊湊，省時
■ 快速安裝于型鋼位置
■ 強度可靠，便于調整
■ 便于拆卸可重復使用
■ 型鋼任何位置精確定位

夾具系列
■ 配件多樣
■ 于鋼結構免焊接免鉆孔安裝
■ 能承受高荷載
■ 不受限制，方便后期調節
■ 完美匹配 SLS 支吊架系統

型鋼系列
■ 應用廣泛，多種截面
■ 重復拆卸不影響使用
■ 標準型材，保證系統模塊化
■ 卷邊帶有鋸齒，有效抗剪、止滑，抗沖擊
■ 表面刻有輔助標距，方便安裝時的現場加工

管束系列
■ 滿焊螺母，安裝快速
■ 高強度螺栓連接，承載力可靠
■ 螺母雙螺紋，方便選擇
■ 重復拆卸不影響使用
■ 橡膠內襯墊與管束緊扣，不會滑移

組合件系列
■ 配件多樣
■ 快速安裝
■ 強度可靠
■ 重復拆卸不影響使用
■ 完美匹配 SLS 支吊架系統

型鋼系列

組合件系列

管束系列

夾具系列

型鋼系列

組合件系列

管束系列

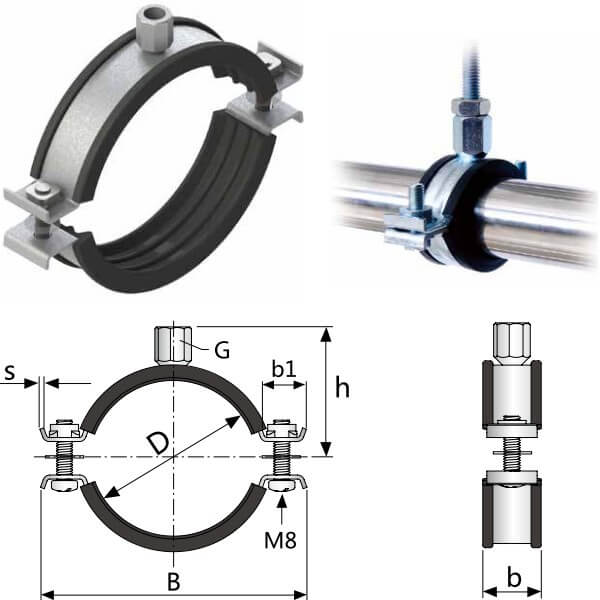

SS-MS 重型管束

■ 適用于DN300以下的消防管、暖通水管、熱水管、給排水管及其他工藝管道
■ 兩鎖緊螺母，根據管道尺寸規格進行調節
■ 橡膠內襯，具有減振、降低噪音的效果
■ 緊固螺栓加塑料墊片有防脫落措施
注：不銹鋼管夾，及耐高溫襯墊(200℃),請咨詢雙龍盛技術人員＞DN150鋼制水管宜使用超重型管束
技術參數
推薦設計荷載：
■ 至3” Frec=3000 N
■ 由4”至6” Frec=4000 N
■ 6”以上 Frec=5000 N
惰性橡膠內襯墊：EPDM
工作溫度：-40℃~110℃
降噪指數：18 dB(A)

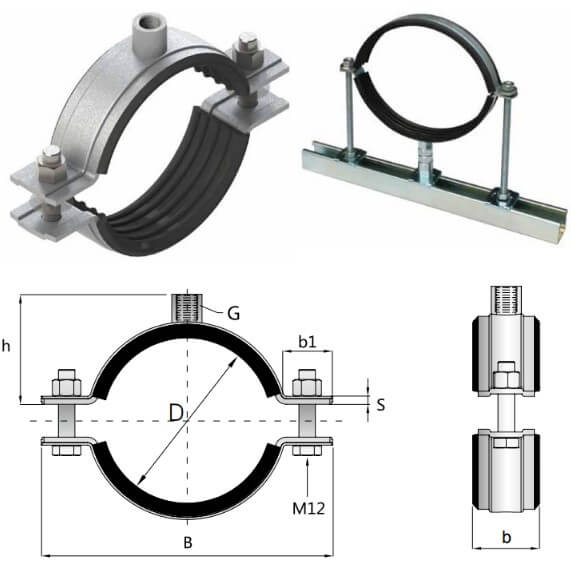

SS-MCZ 超重型管束

■ 適用于DN500以下的消防管、暖通水管、熱水管及其他工藝管道
■ 連接端與管束滿焊連接，更加牢固
■ 管束兩端使用高強度螺栓連接，承載力更高
■ 橡膠內襯墊與管束緊扣，不會滑移
技術參數
推薦設計荷載
至3″ Frec=6kN
由4″至274mm Frec=10kN
由324mm至406mm Frec=15kN
由457mm至508mm Frec=17kN
惰性橡膠內襯墊： EPDM
工作溫度 -50°C to+120°C
降噪指數 16 db (A)

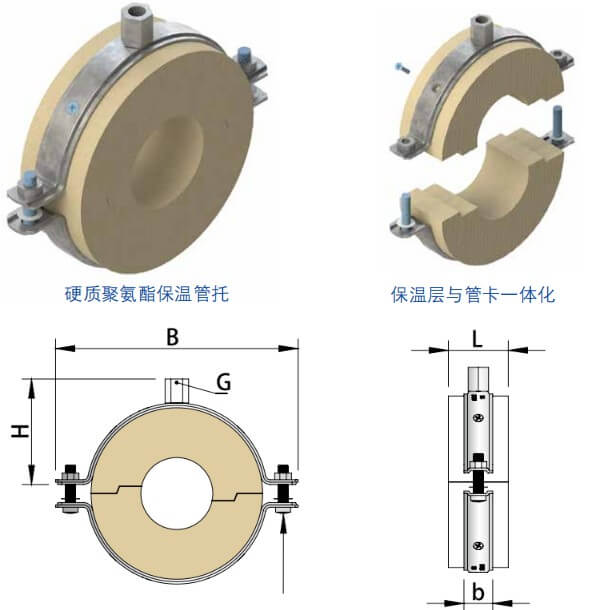

SS-BW 保溫管束

■ 適用于DIN400以下冷卻水、冷凝水和其他低溫管道的安裝
■ 防止管道在使用中因冷凝作用對管道的損壞
■ 保溫層與金屬卡箍用自攻螺釘緊固一體
技術參數
成套系統：金屬管束＋保溫層
保溫材料：PUR閉腔聚氨脂300k
保溫層寬度：75mm或100mm
常溫導熱系數：≤0.023(+23℃)
抗壓強度：0.7N/mm2
保溫層厚度：40mm(其他厚度需定制金屬卡箍)
工作溫度：-80℃-140℃

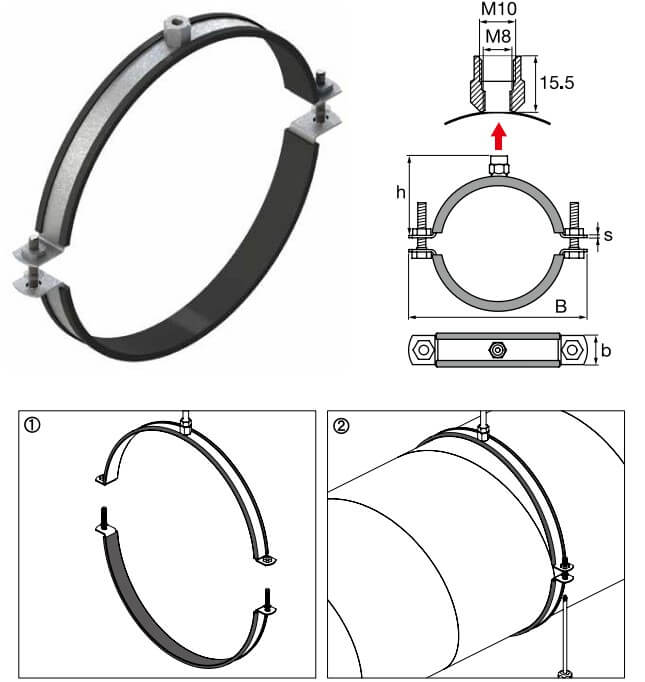

SS-FG 風管管束

■ 適用于DN1250以下標準螺旋風管管道安裝
■ DN450以上風管管道使用雙螺桿安裝
■ 橡膠內襯墊已粘在金屬管束上，防止安裝滑脫
技術參數
推薦設計荷載
至200 Frec=0.7kN
由224至450 Frec=1.2kN
由500至800 Frec=1.5kN
由900至1250 Frec=1.5kN
工作溫度： -40°C to+110°C
表面處理：冷鍍鋅
硬度： 55°±5 shore A

S-A 系列電纜固定夾

■ S-1A適用于DN70以下管道或外徑Φ70以下直流電纜,用于固定單根管道、電纜
■ S-2A適用于DN50以下管道或外徑Φ50以下直流電纜,用于固定兩根管道、電纜
■S-3A 適用于DN30以下管道或外徑Φ30以下直流電纜,用于固定三根管道、電纜
■ 一體化設計，能將電纜穩定的固定在緊固件中
■ 工作溫度：-40℃-110℃
材質：碳鋼Q235；不銹鋼304/316;
表面處理：鍍鎳鉻；
特點：
■ 經久耐用，靈活多變
■ 可重復使用，節約成本
■ 十字緊固螺釘易于調節

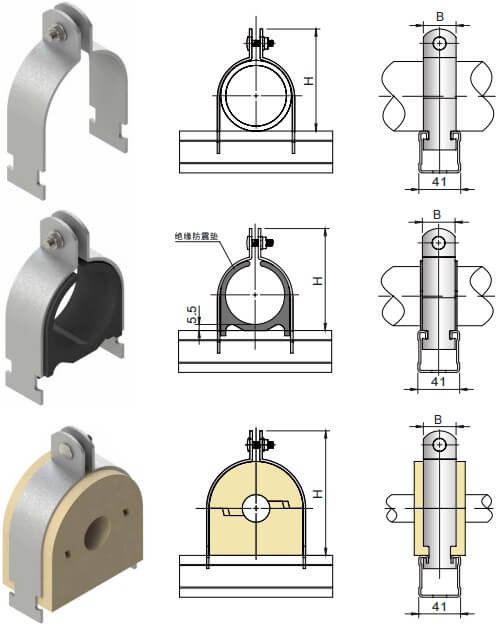

P 型管夾系列

■ SP、SPJ型管夾適用于中、輕型不保溫管道的固定安裝
■ SPB型管夾適用于中、輕型溫管道的固定安裝
■ SPJ型管夾內置絕緣防震墊，起到消音隔震作用
■ 管與管間可緊密相連，節省空間及成本
■ 兩片式分體設計，可于任意位置固定安裝
■ 工作溫度：-40℃-110℃
材質：碳鋼Q235；不銹鋼304/316;
表面處理：電鍍鋅
特點：
■ 經久耐用，靈活多變
■ 可重復使用，節約成本
■ 六角螺栓螺母易于調節

夾具系列

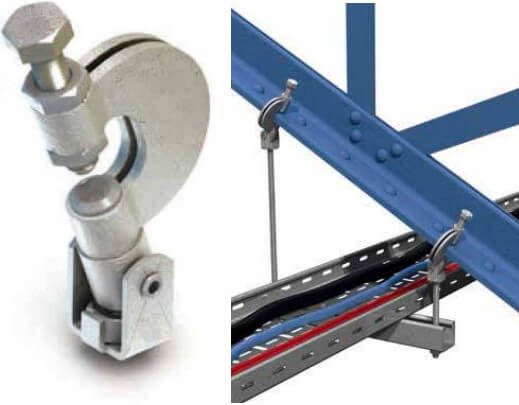

鋼結構夾具 HKJ-A17

產品特點
■ 將吊桿連接到鋼梁結構且無需鉆孔和焊接
■ 通過擰緊螺栓從而將夾具固定在鋼梁上
■適應各種不同規格橫梁，后期可隨意調整
技術參數
材質：可鍛鑄鋼
表面處理：電鍍鋅

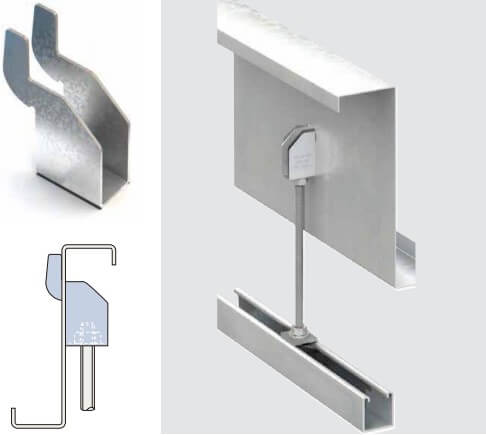

檁條吊夾 HKJ-Z10

產品特點
■ 用于檁條結構上的型鋼免焊接安裝
■ 適用于各種標準的C型、Z型檁條
技術參數
材質：碳鋼Q235、不銹鋼
表面處理：電鍍鋅

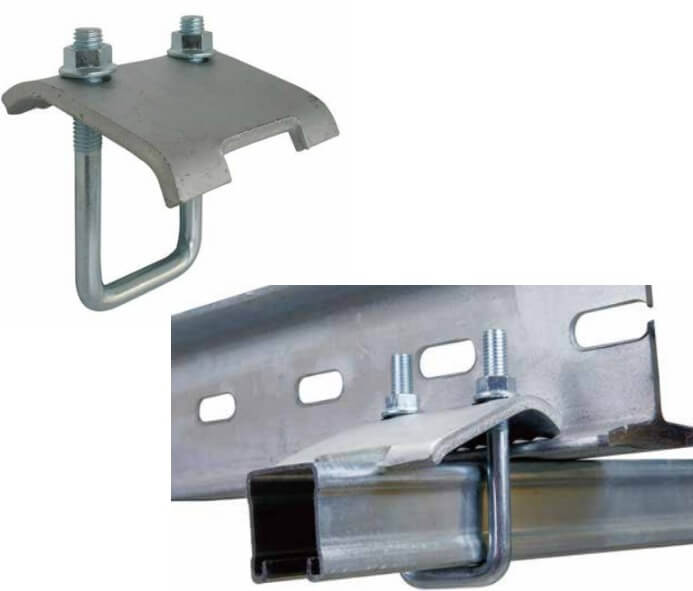

鋼結構夾具 SQD-41

產品特點
■ 用于檁免焊接及免開孔的槽鋼安裝
■ 夾具適用于各種雙T型梁和U型梁
■ 鋼梁內管道安裝方便，需成套使用
■ 梁翼緣板內寬度100mm~400mm
技術參數
材質：碳鋼Q235
表面處理：電鍍鋅

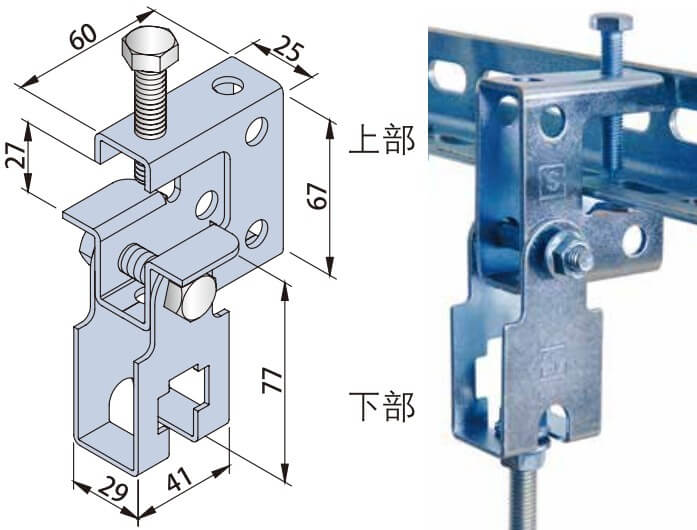

萬向吊架 WXD-3D

產品特點
■ 用于鋼結構上型鋼的免焊免鉆孔安裝
■ 與全牙螺桿配套安裝
■ 分上下部，上部可單獨使用
技術參數
材質：碳鋼Q235，不銹鋼
表面處理：電鍍鋅;

鋼結構夾具 GZL

產品特點
■ 用于鋼結構上型鋼的免焊免鉆孔安裝
■ 安裝時應成對使用
■ 型鋼承載力必須予以校隊
■ 適用于各種標準的T型鋼梁（翼緣板厚度≤30mm）
技術參數
材質：碳鋼Q235，不銹鋼
表面處理：電鍍鋅

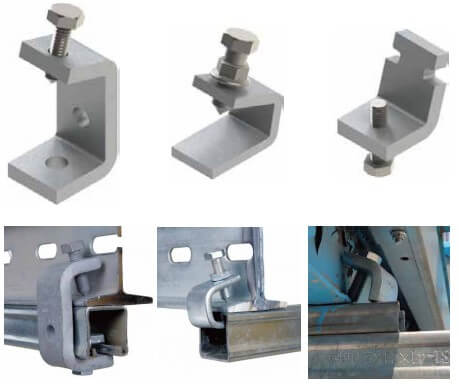

鋼結構夾具 HJ-21/22/25-F

產品特點
■ 用于鋼結構上型鋼的免焊免鉆孔安裝
■ 適用于各種標準的T型鋼梁
■ 螺栓與H型鋼機械咬合，提高穩定性
技術參數
材質：碳鋼
表面處理：電鍍鋅

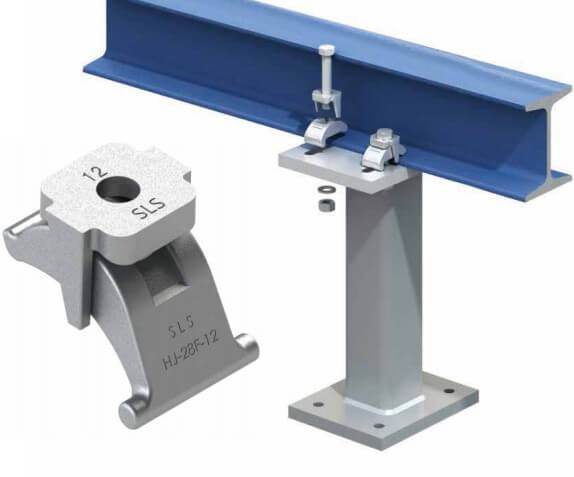

鋼結構夾具 HJ-28F

產品特點
■ 應成對使用
■ 適用于各種標準的T型鋼梁（最大扣夾厚度≤30mm）
技術參數
材質：可鍛造鋼
表面處理：電鍍鋅

鋼結構夾具 HKJ-A07

產品特點
■ 應成對使用
■ 適用于各種標準的T型鋼梁（最大扣夾厚度≤30mm）
技術參數
材質：碳鋼
表面處理：電鍍鋅

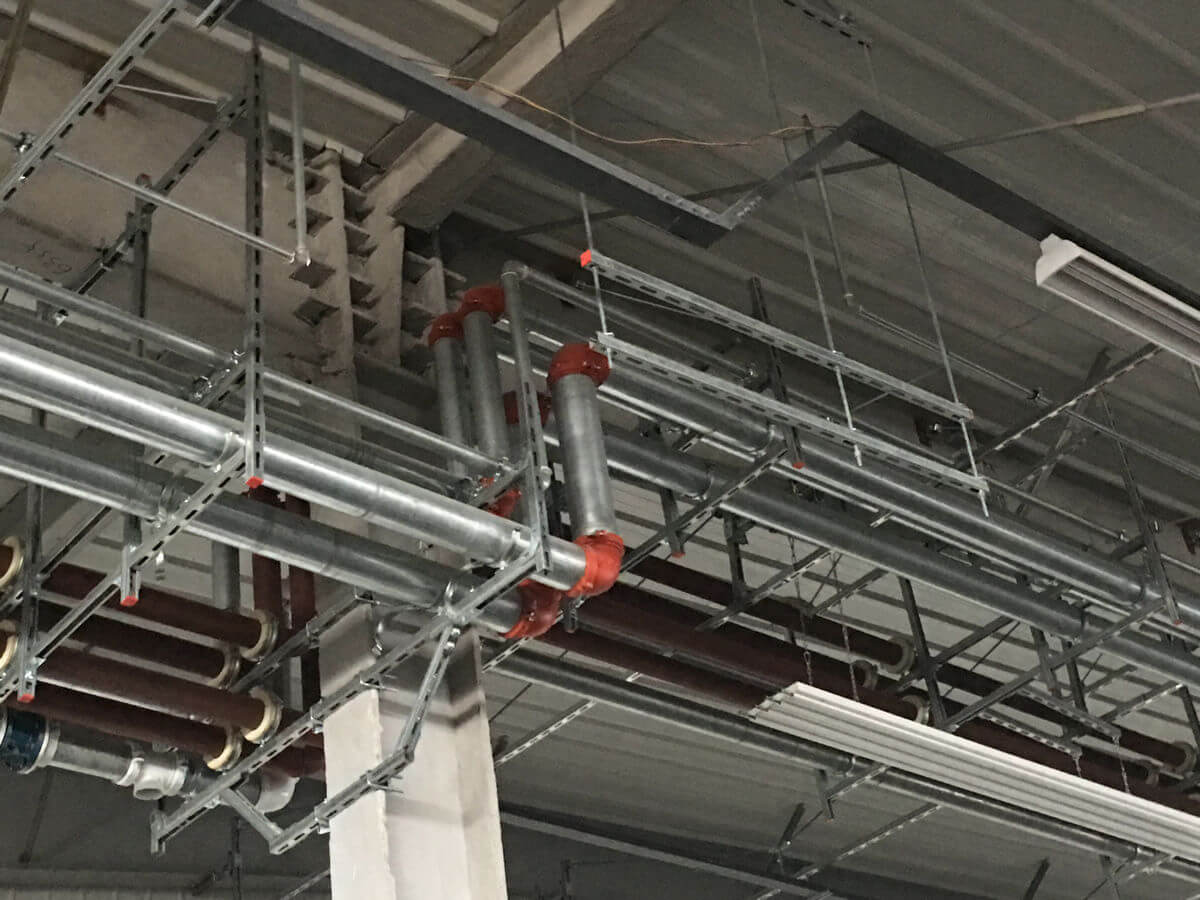

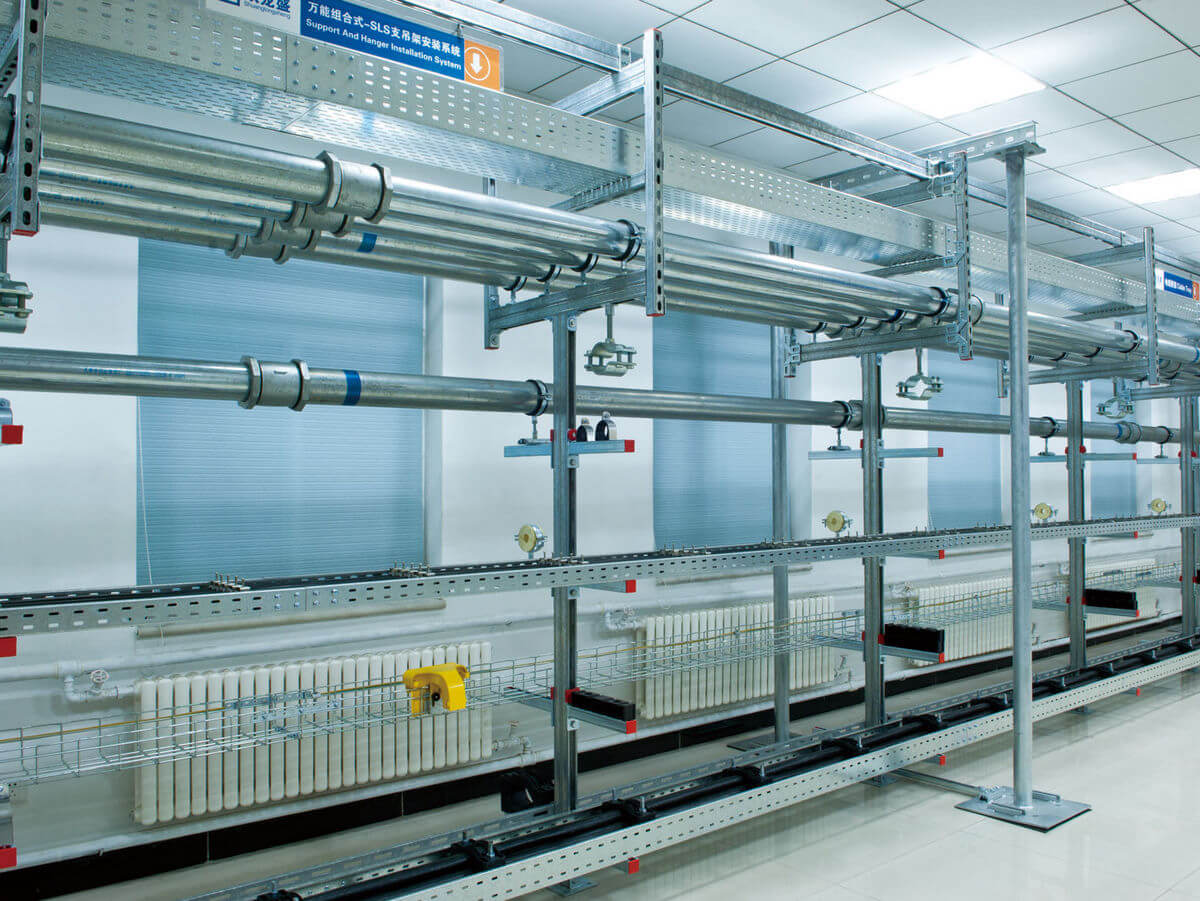

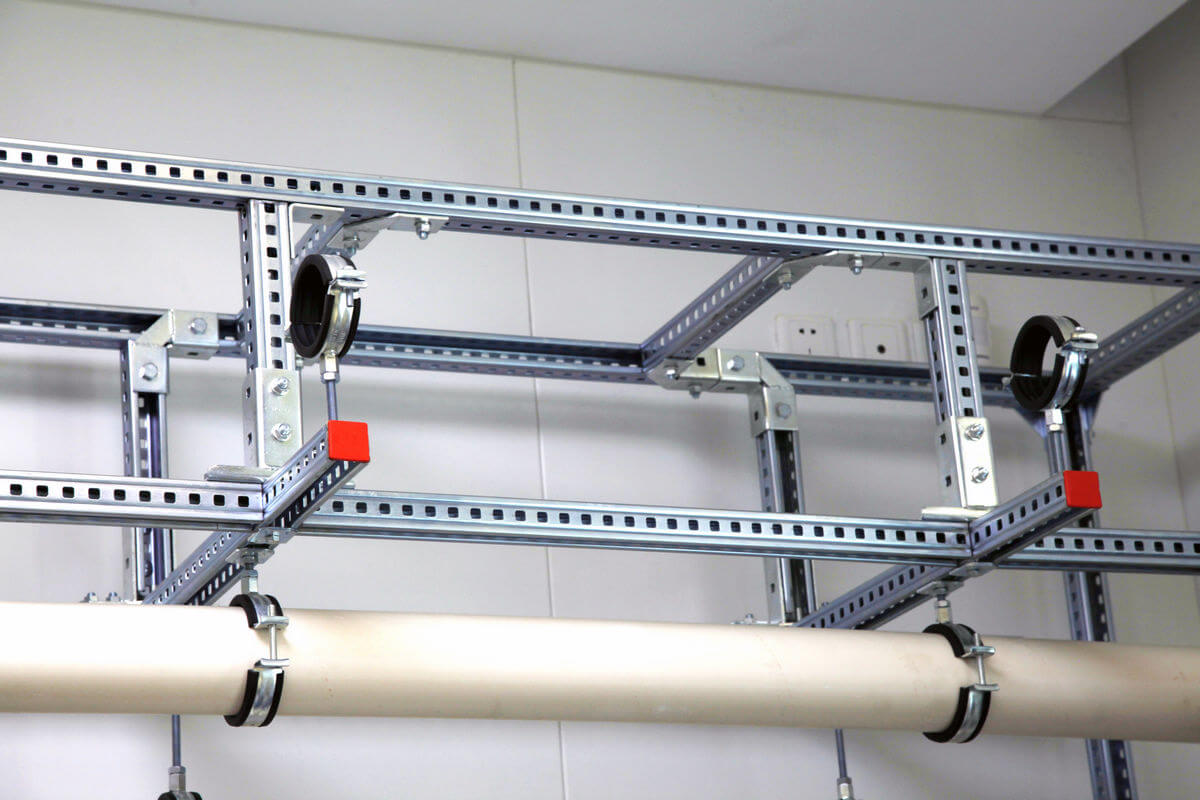

SLS 裝配式支吊架案例

SC-3D 三維支吊架

三面帶孔的新型支吊架

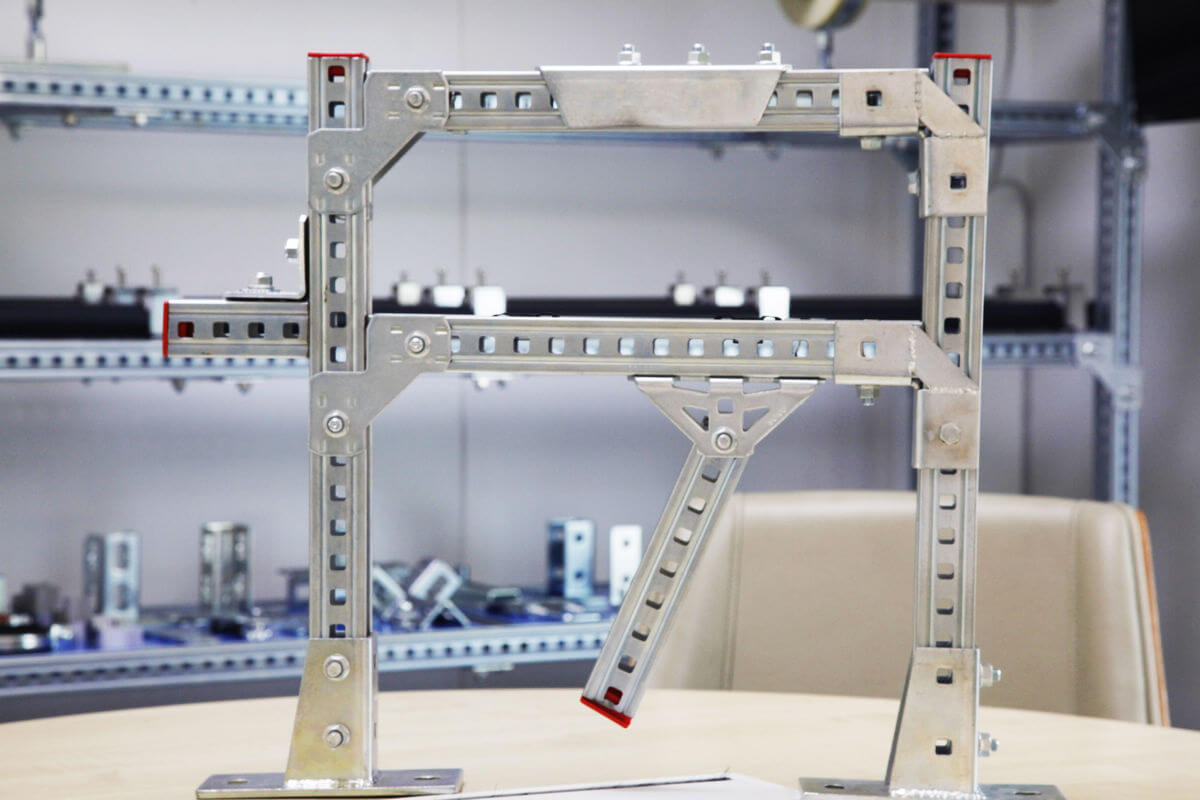

SC-3D 三維支吊架簡介

雙龍盛SC裝配式系統作為一套全新的支架系統，相比SLS裝配式支吊架系統具有更簡單更靈活的特點，迅速獲得了廣大客戶的青睞。SC支架系統僅僅只需要兩款槽鋼以及四款配件便能覆蓋大多數實際應用。在多維連接方面更是優勢明顯，槽鋼開口方向不再受到限制，能輕易組裝出滿足客戶需求的多維連接支架。
SC裝配式支吊架系統與原有SLS支架系統能完美結合。原有的配件都能與SC槽鋼匹配，支架應用更廣泛，在安裝過程中充分發揮想象力，使得工作效率更高。

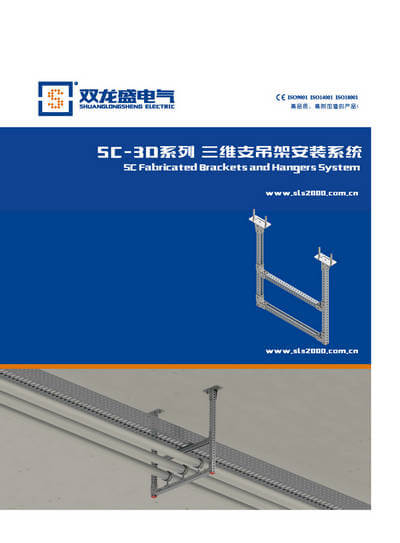

SC-3D 三維支吊架產品手冊

三面帶孔的新型C型鋼支吊架

PDF 15MB

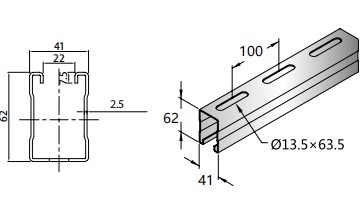

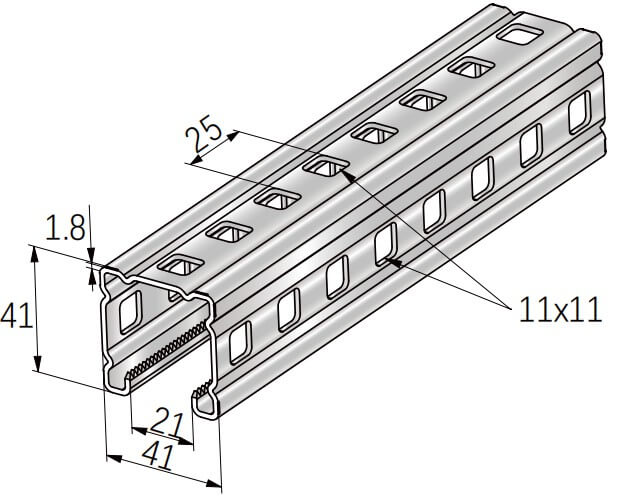

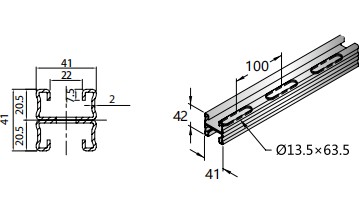

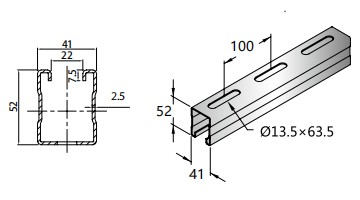

SC 槽鋼 SC-3D-41

應用范圍:
■ 室內電纜橋架安裝
■ 室內儀表儀器安裝
■ 室內高架地板安裝
產品特點:
■ 槽鋼的各個面都可連接安裝
■在安裝形式和連接方向上更為靈活
■卷邊帶有鋸齒，有效抗剪、抗滑、抗沖擊
技術參數:
材料：Q235碳鋼
表面處理：電鍍鋅
