機房走線架
美觀大方、承載力強
機房走線架簡介
4C鋁合金機房走線架是電信、移動、聯通等運營商高標準機房、 基站不可或缺的產品。 它既有布線管理作用， 使光纜、五類線、電線、電纜架設標準化；又有支撐全部纜線重量的功能。本產品符合信息產業部要求，為全開放式裸架。
主材選用優質鋁合金 ，承重量大，整齊劃一，適用于水平、垂直及多層分離布放線場合。結構緊湊，布線量大，擴容及后續工程布放線施工時可很方便地實現 “三線 ” 分離。走線架的安裝尺寸可由機房實際情況任意設計。
主材選用優質鋁合金 ，承重量大，整齊劃一，適用于水平、垂直及多層分離布放線場合。結構緊湊，布線量大，擴容及后續工程布放線施工時可很方便地實現 “三線 ” 分離。走線架的安裝尺寸可由機房實際情況任意設計。
房走線架.jpg)
機房走線架產品手冊

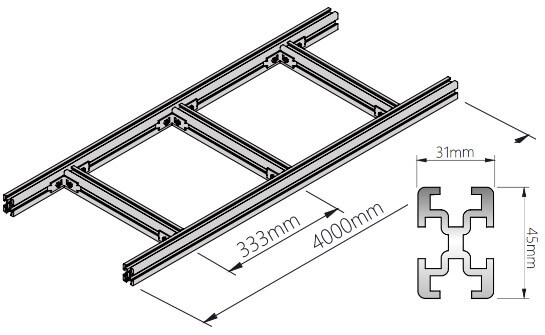

45*31鋁型材組裝而成的走線架及附件
PDF 5.91MB
走線架常用規格及典型安裝方式
常用規格
對接與三通安裝
吊頂安裝
支撐安裝
墻壁安裝
墻端安裝
常用規格
鋁合金機房走線架
| 型號 Type |
寬x高 mm |
長度 mm |
重量 kg |
橫擔間隔 mm |
|---|---|---|---|---|
| SL-4C-200 | 200x45 | 4000 | - | 300 |
| SL-4C-300 | 300x45 | 4000 | - | 300 |
| SL-4C-400 | 400x45 | 4000 | - | 300 |
| SL-4C-500 | 500x45 | 4000 | - | 300 |
| SL-4C-600 | 600x45 | 4000 | - | 300 |
| SL-4C-800 | 800x45 | 4000 | - | 300 |
| SL-4C-1000 | 1000x45 | 4000 | - | 300 |
對接與三通安裝

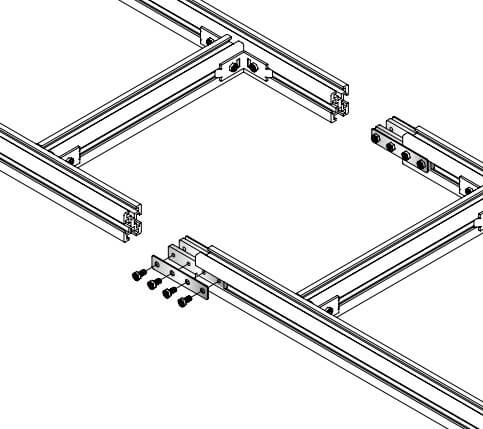

走線架對接安裝
■ 適用于所有規格走線架安裝
■ 每處直段連接包含4套4孔連接板S -4C-005
■ 4孔連接板安裝于單根型材左右兩側，增加強度可裝8套
■ 每處直段連接包含4套4孔連接板S -4C-005
■ 4孔連接板安裝于單根型材左右兩側，增加強度可裝8套

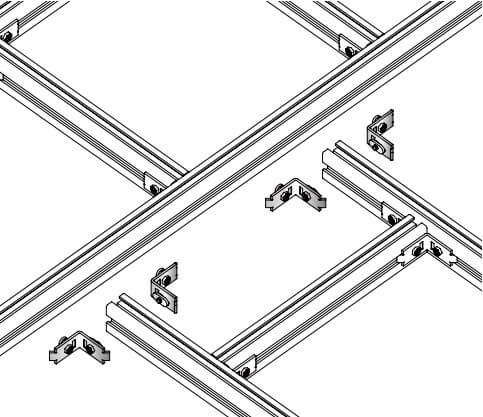

走線架垂直連接安裝
■ 適用于所有規格走線架安裝
■ 每處連接包含4套直角V2連接件S -4C-008
■ 可完成彎通、三通、四通等安裝
■ 每處連接包含4套直角V2連接件S -4C-008
■ 可完成彎通、三通、四通等安裝
吊頂安裝

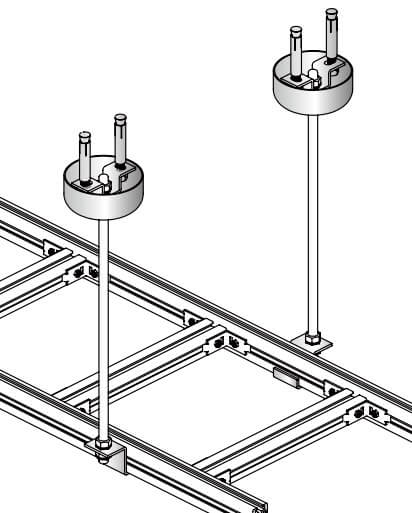

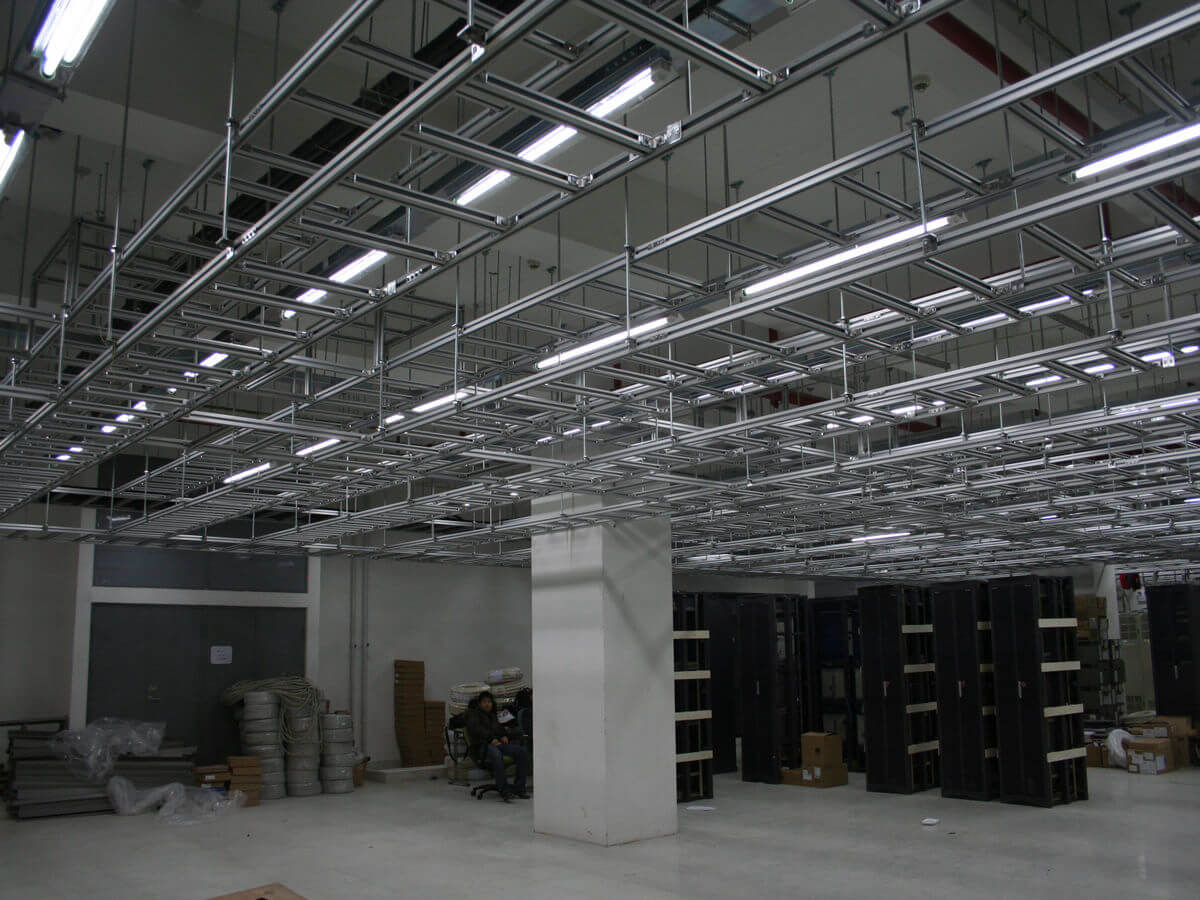

走線架通絲吊裝
■ 吊裝間距推薦1.5m至 2m
■ 護罩具有美化吊頂作用
■ 護罩具有美化吊頂作用

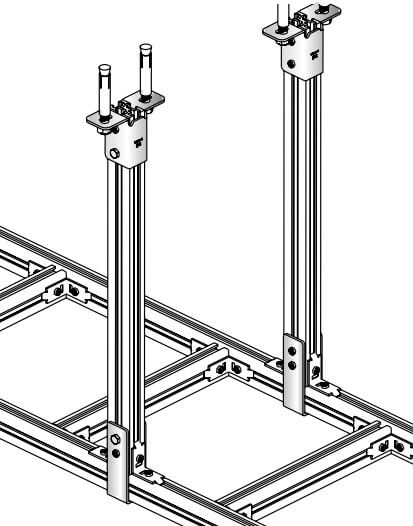

走線架型材吊裝
■ 安裝間距推薦1.5 m至2.0 m
支撐安裝

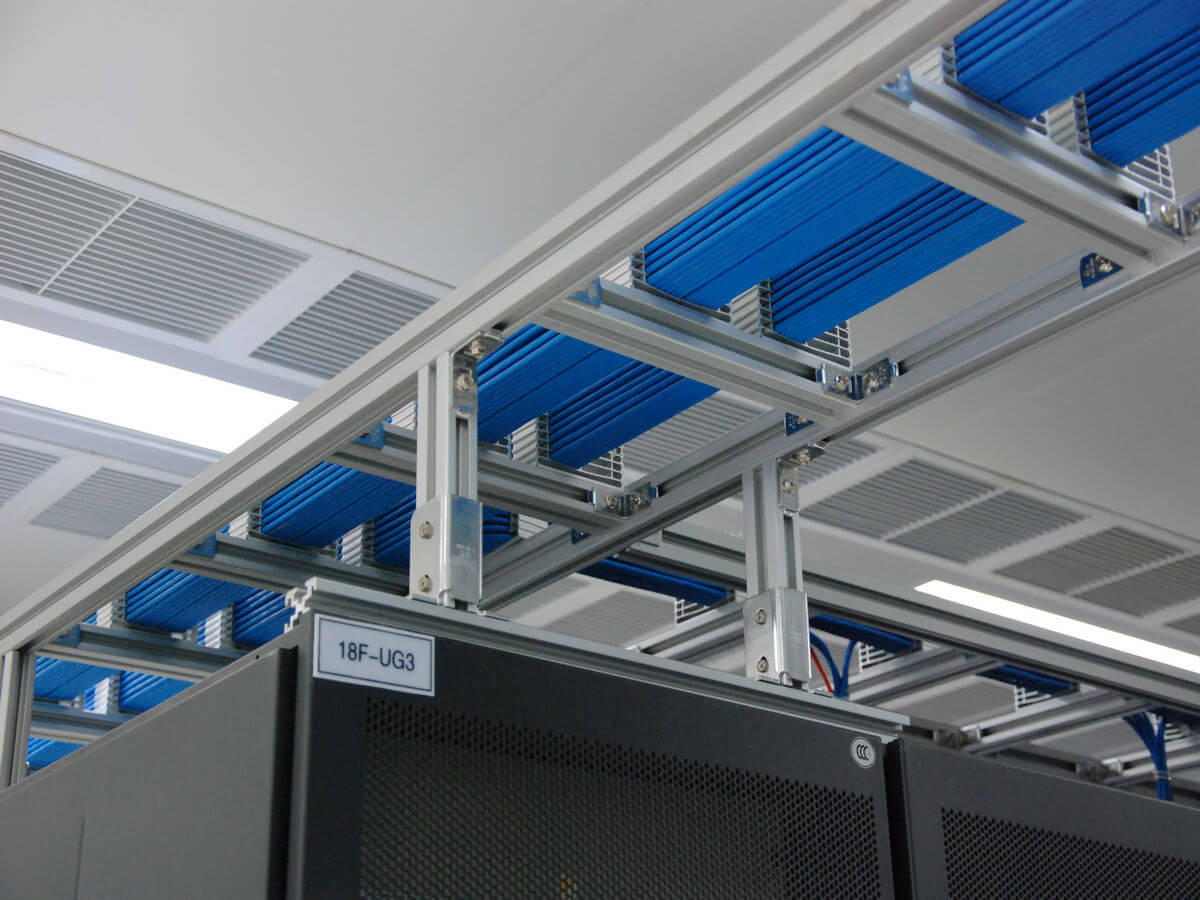

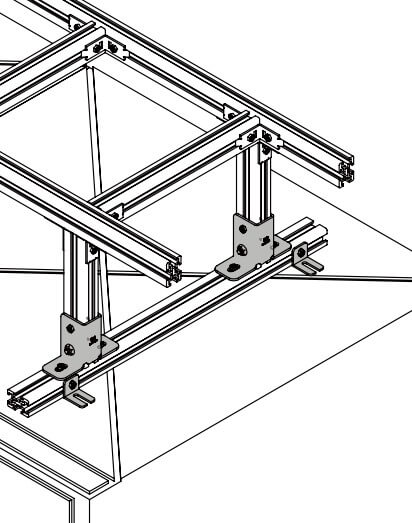

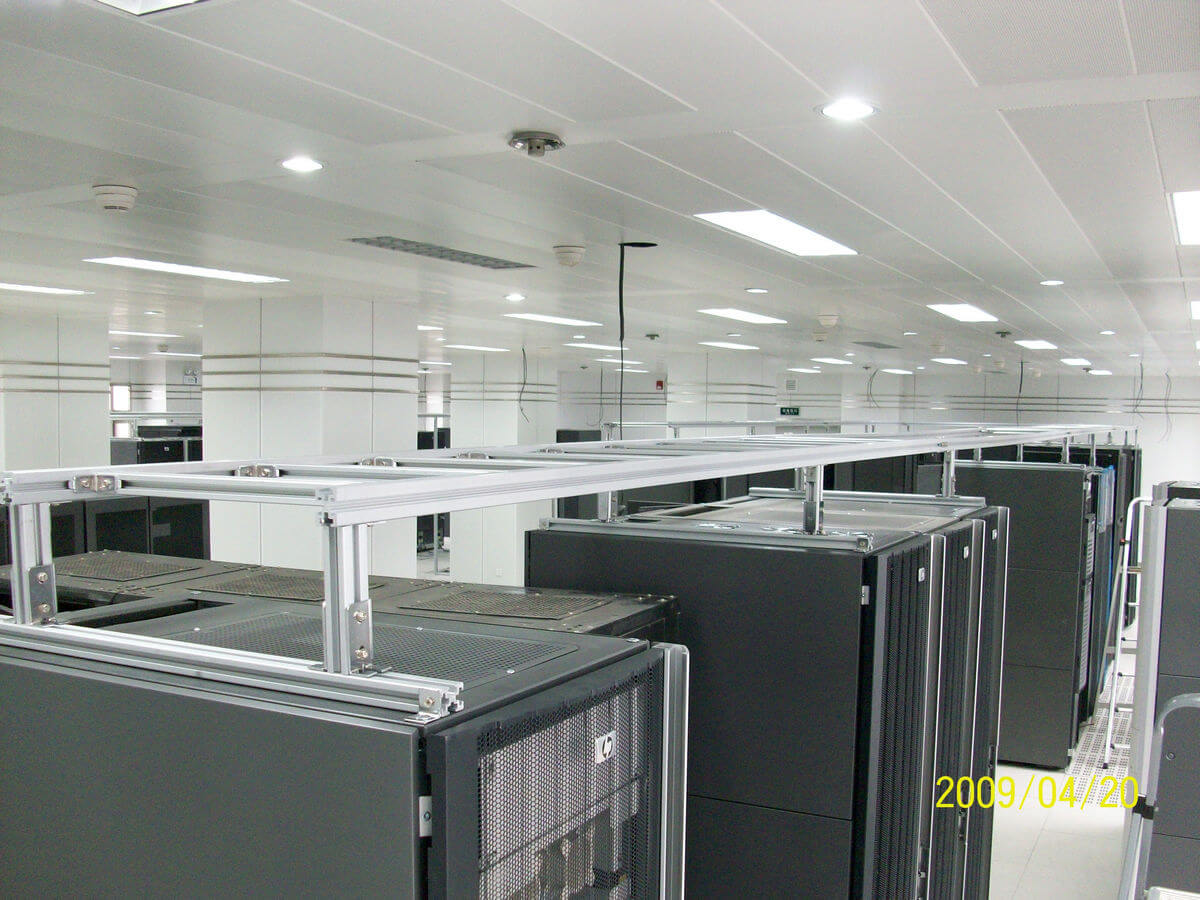

走線架機柜頂部安裝
■ 安裝間距推薦1.5m至2.0m
■ 支架高度根據需求調整切割
■ 支架高度根據需求調整切割

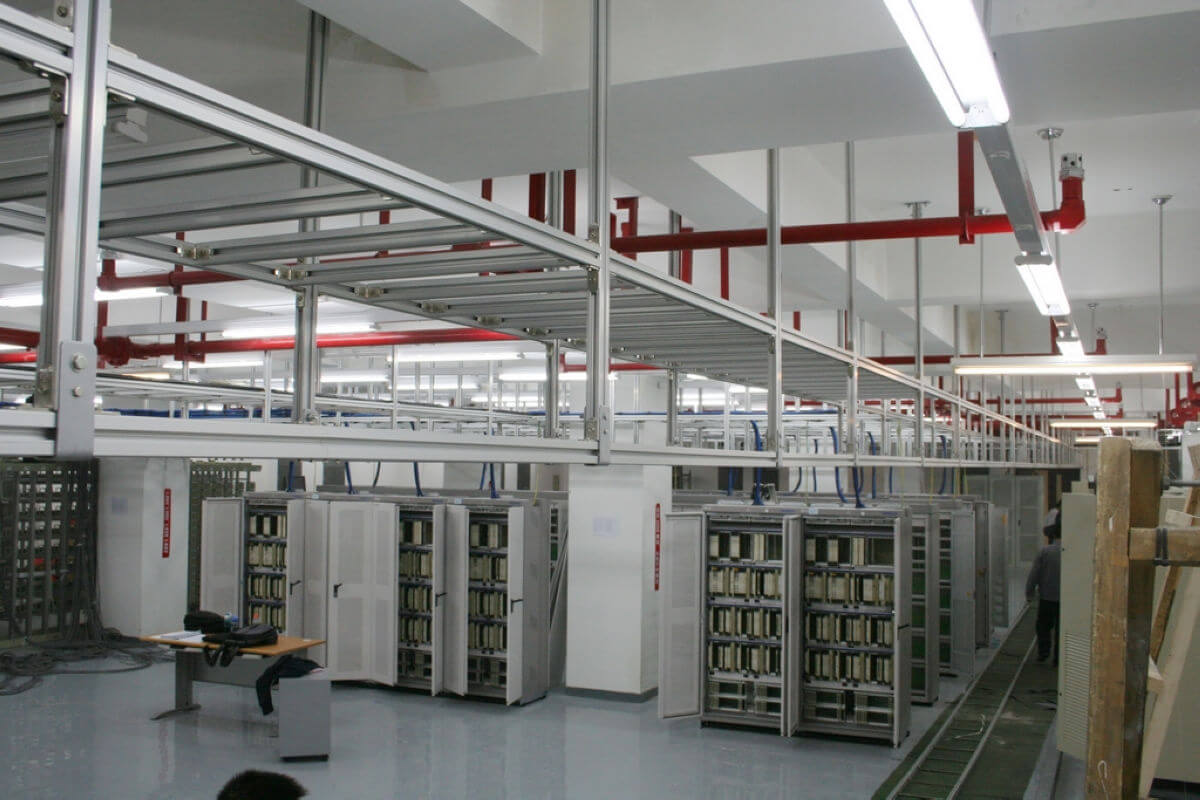

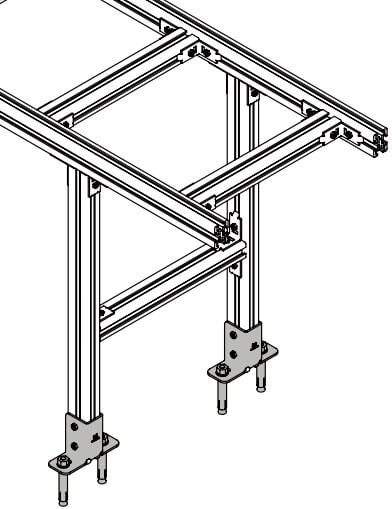

走線架地面支撐安裝
■ 安裝間距推薦1.5m至2.0m
■ 支撐高度推薦≥2.2m
■ 支撐高度推薦≥2.2m
墻壁安裝
走線架水平壁裝
■ 安裝間距推薦1.5 m至2.0 m

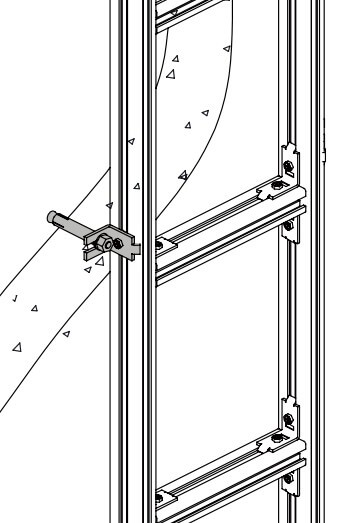

走線架垂直壁裝
■ 安裝間距2.0 m
墻端安裝

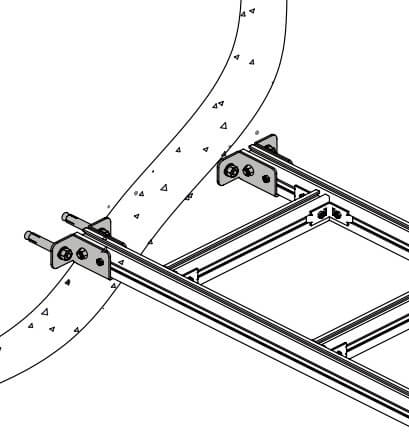

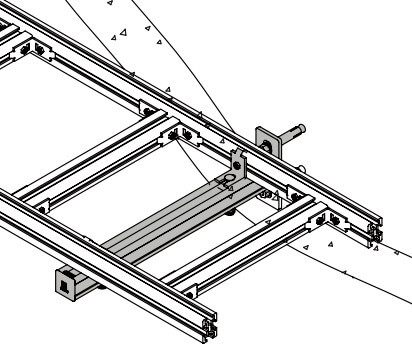

走線架墻端安裝
■ 用于走線架與墻端固定
常見問題
公司采用直銷模式，無代理商。請致電或微信方式聯系我們
我公司倉儲在北京通州，北京地區直送，外阜采用汽運物流發貨，時間需咨詢物流
加工周期10天
質保兩年
選擇合適的規格走線架需要考慮以下因素：
1、電纜數量：太小擁擠，太大浪費，按照截面容量計算弱電占50%，強電占40%
2、電纜直徑：電纜直徑越大，需要選擇的橋架越大
3、承載能力：承載能力與尺寸密切相關
1、電纜數量：太小擁擠，太大浪費，按照截面容量計算弱電占50%，強電占40%
2、電纜直徑：電纜直徑越大，需要選擇的橋架越大
3、承載能力：承載能力與尺寸密切相關
可致電我公司，技術人員將幫助您配置
在數據中心還有用U型鋼走線架和扁鋼走線架

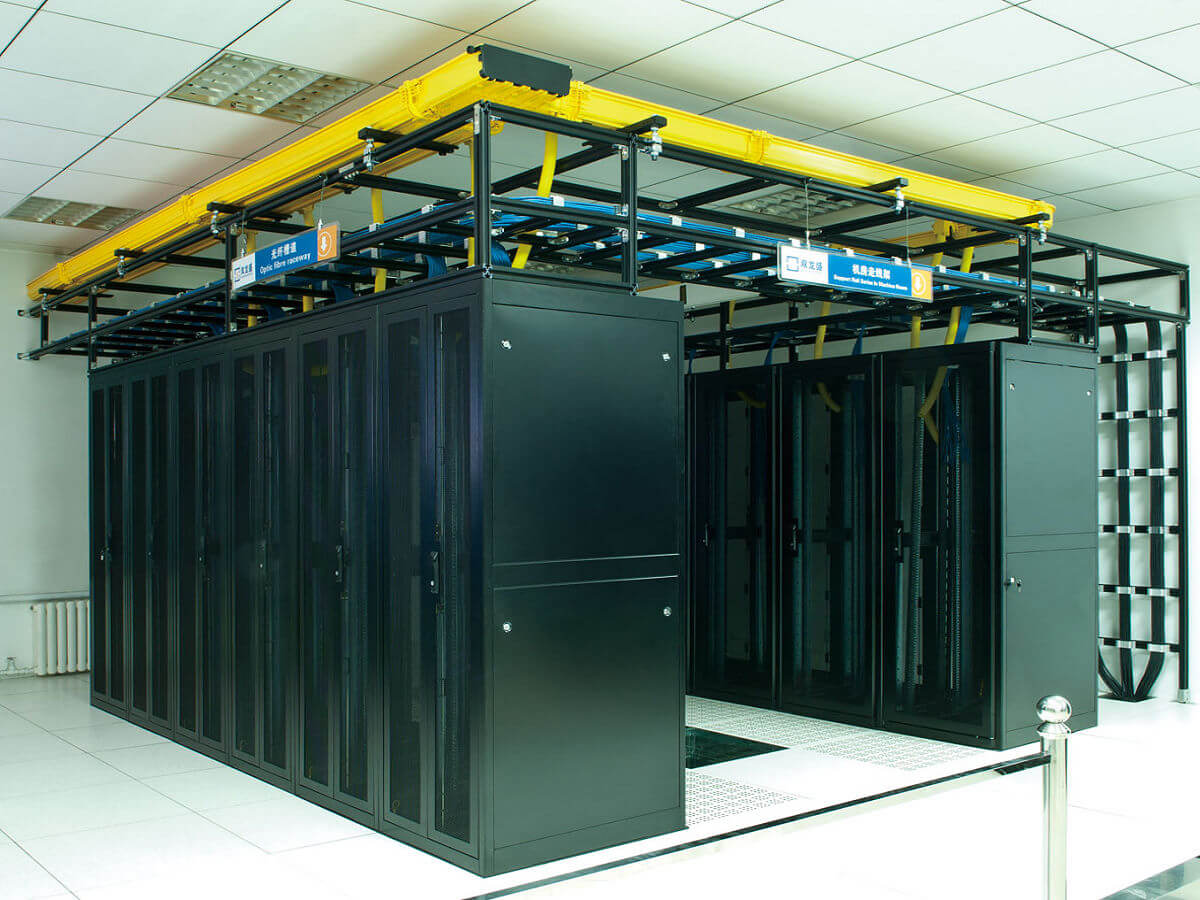

走線架主要用于通信機房網絡機房數據機房及通信基站
