高壓電纜固定夾
高溫增強尼龍（PA66）的電纜夾具
高壓電纜固定夾簡介
雙龍盛高壓電纜固定夾科學的表面設計確保在緊固電纜時提供壓力的完美分布。光滑的接觸面無鋒利的邊緣，電纜不會因受到點荷載的作用產生損傷。采用玻璃纖維增強聚酰胺（PA66）,高強材料適合電纜發生高短路電動力的安裝
產品類型:
SGY：用于緊固單根電纜，包含6種型號，電纜直徑范圍15mm~135mm
SGD：用于同時緊固三根電纜，包含5種型號，電纜直徑范圍27mm~118mm
SGFC：用于同時緊固四根電纜并，包含2種型號，適用于直徑12mm-32mm和32mm-48mm電纜。通過燕尾插槽設計可橫向擴展連接，并且可以堆疊。
產品類型:
SGY：用于緊固單根電纜，包含6種型號，電纜直徑范圍15mm~135mm
SGD：用于同時緊固三根電纜，包含5種型號，電纜直徑范圍27mm~118mm
SGFC：用于同時緊固四根電纜并，包含2種型號，適用于直徑12mm-32mm和32mm-48mm電纜。通過燕尾插槽設計可橫向擴展連接，并且可以堆疊。
高壓電纜固定夾
高溫增強尼龍（PA66）的電纜夾具
PDF 1.13MB
SGY高壓電纜固定夾
SGD高壓電纜固定夾
SGFC高壓電纜固定夾
SGY高壓電纜固定夾

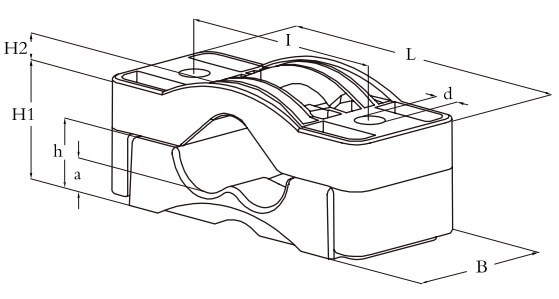

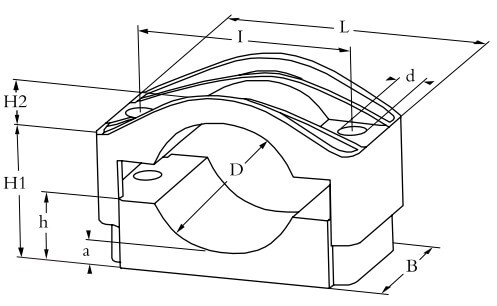

SGY 高壓電纜固定夾
| 型號 Type |
適用電纜外徑Dφ diameter of cable |
規格尺寸mm | |||||||
|---|---|---|---|---|---|---|---|---|---|
| L | B | I | d | H1 | H2 | h | a | ||
| SGY 15-26 | 15-26 | 77 | 45 | 50 | 10 | 26-42 | 4 | 17 | 8 |
| SGY 26-38 | 26-38 | 92 | 60 | 60 | 12 | 33-49 | 7 | 18 | 7 |
| SGY 36-52 | 36-52 | 105 | 60 | 75 | 12 | 39-55 | 15 | 23 | 8 |
| SGY 50-75 | 50-75 | 126 | 60 | 95 | 12 | 46-71 | 22 | 30 | 9 |
| SGY 75-100 | 75-100 | 200 | 80 | 150 | 17 | 70-95 | 32 | 45 | 10 |
| SGY 100-135 | 100-135 | 225 | 85 | 175 | 17 | 87-122 | 43 | 58 | 10 |
| 注：安裝輔件（螺桿、螺母、彈平墊）需客戶另行采購 | |||||||||
產品優勢
材質：玻璃纖維增強聚酰胺(PA66)
工作溫度：-40℃~+220℃
產品特點：
■ 無磁性不導電
■ 光滑表面無銳角
■ 耐受短路電動力≥30000Nm
工作溫度：-40℃~+220℃
產品特點：
■ 無磁性不導電
■ 光滑表面無銳角
■ 耐受短路電動力≥30000Nm
■ 使用壽命50年
■ SGY15-26規格可堆疊
■ 阻燃V-0(UL94)、無鹵、低煙
■ 適合室內與室外環境，抗老化及脆變
■ 抗侵蝕化學物資腐蝕、油、臭氧、酸、紫外線輻射
■ 符合IEC 61914:2009標準
■ SGY15-26規格可堆疊
■ 阻燃V-0(UL94)、無鹵、低煙
■ 適合室內與室外環境，抗老化及脆變
■ 抗侵蝕化學物資腐蝕、油、臭氧、酸、紫外線輻射
■ 符合IEC 61914:2009標準
SGD高壓電纜固定夾
SGD 高壓電纜固定夾
| 型號 Type |
適用電纜外徑Dφ diameter of cable |
規格尺寸mm | |||||||
|---|---|---|---|---|---|---|---|---|---|
| L | B | I | d | H1 | H2 | h | a | ||
| SGD 27-38 | 3x27-38 | 180 | 75 | 125 | 15.5 | 63 | 12 | 35 | 16.5 |
| SGD 38-51 | 3x38-51 | 195 | 80 | 145 | 15.5 | 84 | 16 | 45 | 20 |
| SGD 51-69 | 3x51-69 | 220 | 85 | 170 | 15.5 | 109 | 21 | 58 | 26 |
| SGD 69-90 | 3x69-90 | 266 | 90 | 215 | 15.5 | 134 | 29 | 72 | 30 |
| SGD 90-118 | 3x90-118 | 321 | 100 | 270 | 15.5 | 180 | 27 | 89 | 33 |
| 注：安裝輔件（螺桿、螺母、彈平墊）需客戶另行采購 | |||||||||
產品優勢
材質：玻璃纖維增強聚酰胺(PA66)
工作溫度：-40℃~+220℃
產品特點：
■ 無磁性不導電
■ 光滑表面無銳角
■ 耐受短路電動力≥30000Nm
工作溫度：-40℃~+220℃
產品特點：
■ 無磁性不導電
■ 光滑表面無銳角
■ 耐受短路電動力≥30000Nm
■ 使用壽命50年
■ 所有規格型號可堆疊
■ 阻燃V-0(UL94)、無鹵、低煙
■ 適合室內與室外環境，抗老化及脆變
■ 抗侵蝕化學物資腐蝕、油、臭氧、酸、紫外線輻射
■ 符合IEC 61914:2009標準
■ 所有規格型號可堆疊
■ 阻燃V-0(UL94)、無鹵、低煙
■ 適合室內與室外環境，抗老化及脆變
■ 抗侵蝕化學物資腐蝕、油、臭氧、酸、紫外線輻射
■ 符合IEC 61914:2009標準
SGFC高壓電纜固定夾
SGFC 高壓電纜固定夾
| 型號 Type |
適用電纜外徑Dφ diameter of cable |
|---|---|
| SGFC 12-32 | 12-32 |
| SGFC 32-48 | 32-48 |
| 注：安裝輔件（螺桿、螺母、彈平墊）需客戶另行采購 | |
產品優勢
材質：玻璃纖維增強聚酰胺(PA66)
工作溫度：-40℃~+220℃
產品特點：
■ 無磁性不導電
■ 光滑表面無銳角
■ 耐受短路電動力≥30000Nm
工作溫度：-40℃~+220℃
產品特點：
■ 無磁性不導電
■ 光滑表面無銳角
■ 耐受短路電動力≥30000Nm
■ 使用壽命50年
■ 所有規格型號可堆疊，可橫向擴展連接
■ 阻燃V-0(UL94)、無鹵、低煙
■ 適合室內與室外環境，抗老化及脆變
■ 抗侵蝕化學物資腐蝕、油、臭氧、酸、紫外線輻射
■ 符合IEC 61914:2009標準
■ 所有規格型號可堆疊，可橫向擴展連接
■ 阻燃V-0(UL94)、無鹵、低煙
■ 適合室內與室外環境，抗老化及脆變
■ 抗侵蝕化學物資腐蝕、油、臭氧、酸、紫外線輻射
■ 符合IEC 61914:2009標準
常見問題
公司采用直銷模式，無代理商。請致電或微信方式聯系我們
我公司倉儲在北京通州，北京地區直送，外阜采用汽運物流發貨，時間需咨詢物流
常規規格會做庫存?zhèn)湄?，加工周?5天
質保兩年
電纜夾具用于將電纜固定在需要固定的結構、墻壁、支架和任何其他基面上。從機械角度來說，電纜需要固定，以便在正常運行期間承受電纜自身重量、熱膨脹和收縮以及短路時產生的電磁力。
■電纜尺寸，特別是外徑尺寸
■電纜布置，根據電纜敷設的幾何機構，有單根、三根（品字形）、4根（方形）或更多電纜固定在在一起
■緊固夾具的螺栓長度由基面的材料、厚度和幾何形狀決定
■發生短路時，電纜將受到軸向和徑向的最大力
在計算安裝電纜夾具的理想間距時，需考慮幾個因素：
■軸向和徑向的載荷
■電纜發生短路時的橫向屈曲
■安裝是否方便和成本
當電纜需要使用更高的扭矩固定時，通常建議使用氯丁橡膠襯墊，以避免損壞電纜護套。不過要注意的是使用幾年后可能需要更換襯墊，并重新安裝電纜夾。
