隨著社會發展,民用建筑電氣設計標準也在不斷更新。金屬線槽布線作為一種傳統的敷設方式,在新版標準《GB 51348-2019 民用建筑電氣設計標準》中被取消了相關章節。這主要與電纜橋架布線之間的異同有關。
金屬線槽的定義
在老版本標準《JGJ 16-2008 民用建筑電氣設計規范》8.5章節中,對金屬線槽布線進行了規定:
8.5.1 金屬線槽布線宜用于正常環境的室內場所明敷,有嚴重腐蝕的場所不宜采用金屬線槽。具有槽蓋的封閉式金屬線槽,可在建筑頂棚內敷設。
8.5.2同一配電回路的所有相導體和中性導體，應敷設在同一金屬線槽內。
8.5.3同～路徑無電磁兼容要求的配電線路，可敷設于同一金屬線槽內。線槽內電線或電纜的總截面(包括外護層)不應超過線槽內截面的20％，載流導體不宜超過30根。
控制和信號線路的電線或電纜的總截面不應超過線槽內截面的50％，電線或電纜根數不限。
有電磁兼容要求的線路與其他線路敷設于同一金屬線稽內時，應用金屬隔板隔離或采用屏蔽電線、電纜。
注：1控制、信號等線路可視為非載流導體；
2三根以上載流電線或電纜在線槽內敷設，當乘以本規范第7章所規定的載流量校正系數時，可不限電線或電纜根數，其在線槽內的總截面不應超過線槽內截面的20％。
8.5.4電線或電纜在金屬線槽內不應有接頭。當在線槽內有分支時，其分支接頭應設在便于安裝、檢查的部位。電線、電纜和分支接頭的總截面(包括外護層)不應超過該點線槽內截面的75％。
8.5.5金屬線槽布線的線路連接、轉角、分支及終端處應采用專用的附件。
8.5.6金屬線槽不宜敷設在腐蝕性氣體管道和熱力管道的上方及腐蝕性液體管道的下方，當有困難時，應采取防腐、隔熱措施。
8.5.7金屬線槽布線與各種管道平行或交叉時，其最小凈距應符合表8.5.7的規定。
表8.5.7金屬線槽和電纜橋架與各種管道的最小凈距
| 管道類別 | 平行凈距 | 交叉凈距 | |
| 一般工藝管道 | 0.4 | 0.3 | |
| 具有腐蝕性氣體管道 | 0.5 | 0.5 | |
| 熱力管道 | 有保溫層 | 0.5 | 0.3 |
| 無保溫層 | 1.0 | 0.5 | |
8.5.8金屬線槽垂直或大于45°傾斜敷設時，應采取措施防止電線或電纜在線槽內滑動。
8.5.9金屬線槽敷設時，宜在下列部位設置吊架或支架：
1直線段不大于2m及線槽接頭處；2線槽首端、終端及進出接線盒0.5m處；3線槽轉角處。
8.5.10金屬線槽不得在穿過樓板或墻體等處進行連接。
8.5.11金屬線槽及其支架應可靠接地，且全長不應少于2處與接地干線(PE)相連。
8.5.12金屬線槽布線的直線段長度超過30m時，宜設置伸縮節；跨越建筑物變形縫處宜設置補償裝置。
電纜橋架也在標準中規定
《JGJ 16-2008 民用建筑電氣設計規范》的8.10章節針對電纜橋架布線進行了說明:
> 8.10.1電纜橋架布線適用于電纜數量較多或較集中的場所。
8.10.2在有腐蝕或特別潮濕的場所采用電纜橋架布線時，應根據腐蝕介質的不同采取相應的防護措施，并宜選用塑料護套電纜。
8.10.3電纜橋架水平敷設時的距地高度不宜低于2.5m，垂直敷設時距地高度不宜低于1.8m。除敷設在電氣專用房間內外，當不能滿足要求時，應加金屬蓋板保護。
8.10.4電纜橋架水平敷設時，宜按荷載曲線選取最佳跨距進行支撐，跨距宜為1.5～3m。垂直敷設時，其固定點間距不宜大于2m。
8.10.5電纜橋架多層敷設時，其層間距離應符合下列規定：
1電力電纜橋架間不應小于0.3m；
2電信電纜與電力電纜橋架間不宜小于0.5m，當有屏蔽蓋板時可減少到0.3m；
3控制電纜橋架間不應小于0.2m；
4橋架上部距頂棚、樓板或梁等障礙物不宜小于0.3m。
8.10.6當兩組或兩組以上電纜橋架在同一高度平行或上下平行敷設時，各相鄰電纜橋架間應預留維護、檢修距離。
8.10.7在電纜托盤上可無問距敷設電纜。電纜總截面積與托盤內橫斷面積的比值，電力電纜不應大于40％；控制電纜不應大于50％。
8.10.8下列不同電壓、不同用途的電纜，不宜敷設在同一層橋架上：
2 11kV以上和1kV以下的電纜；
2向同一負荷供電的兩回路電源電纜；
3應急照明和其他照明的電纜；
4電力和電信電纜。
當受條件限制需安裝在同一層橋架上時，應用隔板隔開。
8.10.9電纜橋架不宜敷設在腐蝕性氣體管道和熱力管道的上方及腐蝕性液體管道的下方。當不能滿足上述要求時，應采取防腐、隔熱措施。
8.10.10電纜橋架與各種管道平行或交叉時，其最小凈距應符合本規范表8.5.7的規定。
8.10.11電纜橋架轉彎處的彎曲半徑，不應小于橋架內電纜最小允許彎曲半徑的最大值。各種電纜最小允許彎曲半徑不應小于本規范表8.7.1的規定。
8.10.12電纜橋架不得在穿過樓板或墻壁處進行連接。
8.10.13鋼制電纜橋架直線段長度超過30m、鋁合金或玻璃鋼制電纜橋架長度超過15m時，宜設置伸縮節。電纜橋架跨越建筑物變形縫處，應設置補償裝置。
8.10.14金屬電纜橋架及其支架和引入或引出電纜的金屬導管應可靠接地，全長不應少于2處與接地保護導體(PE)相連。
2019版標準取消金屬線槽章節
在新版的《GB 51348-2019 民用建筑電氣設計標準》中,已不再設置金屬線槽布線的章節,僅保留了電纜橋架部分:
> 8.5.1 電纜橋架可適用于民用建筑正常環境的室內外場所的電纜或電線敷設。
8．5．2??在有腐蝕或特別潮濕的場所采用電纜橋架布線時，應根據腐蝕介質的不同采用塑料橋架或采取相應防護措施的鋼制橋架。
8．5．3??電纜橋架水平敷設時，底邊距地高度不宜低于2．2m。除敷設在配電間或豎井內，垂直敷設的線路1．8m以下應加防護措施。
8．5．4??電纜橋架水平敷設時，宜按荷載曲線選取最佳跨距進行支撐，跨距宜為1．5m～3m。垂直敷設時，其固定點間距不宜大于2m。
8．5．5??電纜橋架多層敷設時，層間距離應滿足敷設和維護需要，并符合下列規定：
????1??電力電纜的電纜橋架間距不應小于0．3m；
????2??電信電纜與電力電纜的電纜橋架間距不宜小于0．5m，當有屏蔽蓋板時可減少到0．3m；
????3??控制電纜的電纜橋架間距不應小于0．2m；
????4??最上層的電纜橋架的上部距頂棚、樓板或梁等不宜小于0．15m。
8．5．6??當兩組或兩組以上電纜橋架在同一高度平行敷設時，各相鄰電纜橋架間應預留維護、檢修距離，且不宜小于0．2m。
8．5．7??在電纜橋架內可無間距敷設電纜。在托盤內敷設電纜時，電纜總截面積與托盤內橫斷面積的比值不應大于40％。
8．5．8??槽盒內電纜的總截面積(包括外護層)不應超過槽盒內截面積的40％，且電纜根數不宜超過30根。
8．5．9??控制和信號線路可視為非載流導體，其電纜或電線的總截面積不應超過槽盒內截面積的50％。
8．5．10??有電磁兼容要求的線路與其他線路敷設于同一金屬槽盒內時，應采用金屬隔板隔離或采用屏蔽電纜或電線。
8．5．11??電線或電纜在槽盒內不宜設置接頭。當確需在槽盒內設置接頭時，應采用專用連接件。
8．5．12??電纜橋架不得在穿過樓板或墻體等處進行連接。
8．5．13??下列不同電壓、不同用途的電纜，不宜敷設在同一層或同一個橋架內：
????1??1kV以上和1kV以下的電纜；
????2??向同一負荷供電的兩回路電源電纜；
????3??應急照明和其他照明的電纜；
????4??電力和電信電纜；
????5??當受條件限制需安裝在同一層橋架內時，宜采用不同的橋架敷設，當為同類負荷電纜時，可用隔板隔開。
8．5．14??電纜橋架不宜敷設在氣體管道和熱力管道的上方及液體管道的下方。當不能滿足上述要求時，應采取防水、隔熱措施。

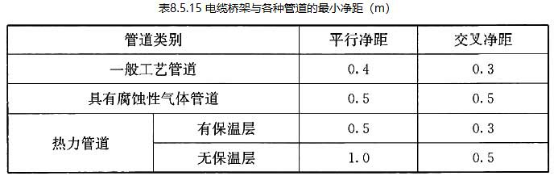

8．5．15??電纜橋架與各種管道平行或交叉時，其最小凈距應符合表8．5．15的規定。
8．5．16??電纜橋架轉彎處的彎曲半徑，不應小于橋架內電纜最小允許彎曲半徑的最大值。
各種電纜最小允許彎曲半徑不應小于本標準表8．7．1的規定。
8．5．17??當鋼制電纜橋架或高分子合金電纜橋架直線段長度超過30m，玻璃鋼橋架、鋁合金橋架直線段長度超過15m時，宜設置伸縮節。電纜橋架跨越建筑物變形縫處，應設置補償裝置。
8．5．18??金屬電纜橋架應與保護聯結導體可靠連接，且全長不應少于2處接地。高分子合金電纜橋架、玻璃鋼橋架可不接地。
金屬線槽與電纜橋架的區別
通過對兩個標準的對比,金屬線槽與電纜橋架具有以下異同點:
相同之處:
– 都可用于室內明敷電力和控制電纜
– 對電纜填充率和彎曲半徑要求相近
– 都需可靠接地
– 都需設置補償裝置過渡變形縫
不同之處:
– 金屬線槽主要用于室內,橋架可室內外
– 金屬線槽為封閉結構,橋架可開敞
– 金屬線槽主要用于電力和控制電纜,橋架還可用于大容量通信電纜
– 兩者管道間距要求略有差異
取消金屬線槽的原因
在新版標準中取消金屬線槽章節,可能是考慮到它與橋架有重復內容,為了規范結構更加清晰合理。
因為按我們廠家理解，金屬線槽就是小規格槽式橋架，金屬線槽屬于電纜橋架。
常見問題
問題1:什么是金屬線槽?它在舊版標準中的定義是什么?
答:金屬線槽是一種封閉的金屬槽體,用于室內電纜敷設。舊版標準JGJ 16-2008對其進行要求。
問題2:金屬線槽與電纜橋架在使用場景上有什么區別?
答:金屬線槽主要用于室內,電纜橋架可以室內外通用。金屬線槽僅適合電力和控制電纜,橋架還可承載通信電纜。
問題3:新版標準為什么會取消金屬線槽的相關規定?
答:可能因為考慮金屬線槽與橋架有重復內容,為了規范結構更清晰合理。
問題4:你認為金屬線槽與電纜橋架的關系是什么?
答:我認為金屬線槽可以視為小規格的槽式電纜橋架,屬于橋架的一種類型。
